一、上展式放料閥概述

上展式放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。

二、上展式放料閥主要零件材料

1、 閥體

2、 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8

3、 手輪：可鍛鑄鐵球墨鑄鐵或鋼

4、 閥桿

5、 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)

6、 閥瓣

7、 密封圈

8、 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45

9、 墊片

10、 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊

11、 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)

12、 閥桿螺母：銅

上展式放料閥產品用途：

HG5-89-1上展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。

上展式放料閥產品的性能及優點：

1、閥體內腔裝有耐沖刷、耐腐蝕的密封圈。

2、閥瓣密封根據需要時封面均堆焊接有硬質合金，具有高耐磨、耐腐蝕的功能。

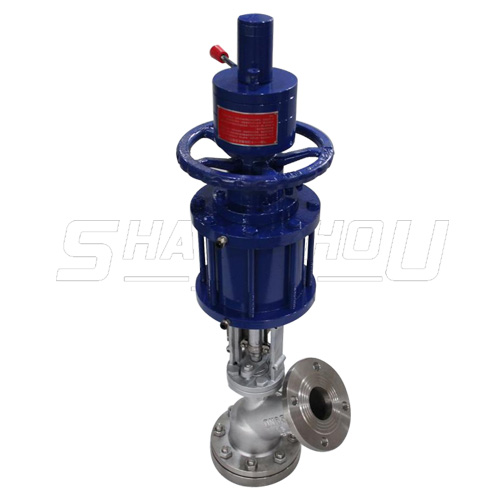

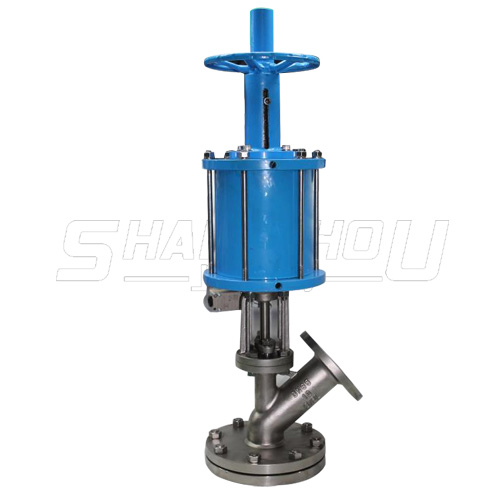

3、各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。

上展式放料閥工作原理：

HG5-89-1上展式放料閥的手輪往右邊轉為關,往左邊轉為開,主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為Y型，并提供提升工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。

上展式放料閥主要設備性能：

（一）、耐腐蝕性

★☆使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的終于低用溫度-29℃，****溫度為425℃。）

★☆使用介質如顆粒、油品、紙漿、二氧化碳（不銹鋼材質的****使用溫度為-100℃，****使用溫度為232℃）

★☆嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度>150℃，濃度>30%）

（二）、HG5-89-1上展式放料閥不銹鋼的一般工作溫度：≤150℃

（三）、壓力范圍：0.6~2.5Mpa

（四）、通徑范圍：25~250mm

上展式放料閥維護保養和安裝使用注意事項

1、閥門應整體的存放在通風干燥庫房?jì)?，嚴禁堆置或露天存放，閥門通徑兩端需板堵塞。

2、安裝前需仔細檢查閥門，并清除閥門內在運輸、存放過程中造成的損害。

3、在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。

4、閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。

5、當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。

6、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。

7、根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。

8、若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。
